便攜式汽油發電機逆變電源的研制

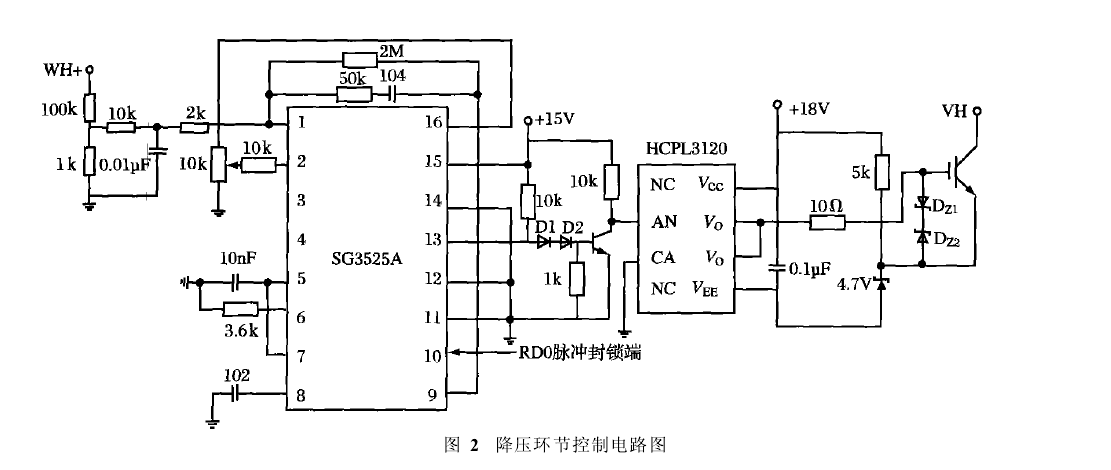

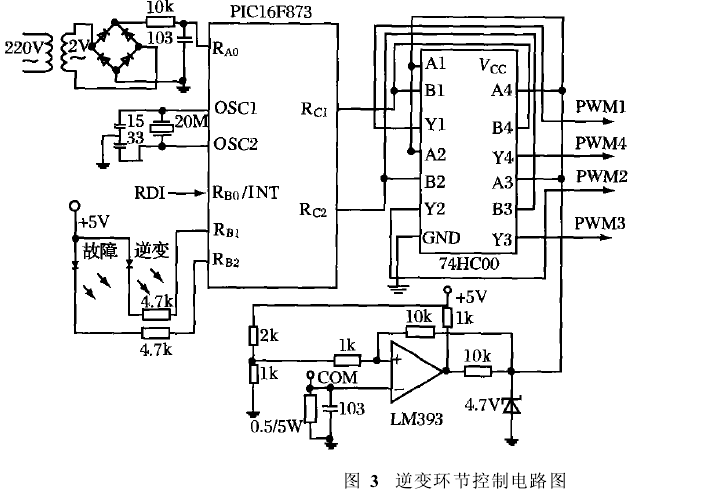

、輔助電源以及顯示和鍵盤等電路的設計。發電機的油門控制主要是通過主控單片機對步進電機的控制來實現的,這里所用的步進電機是兩相混合式步進電機,也是現在步進電機中應用最為廣泛的一種,步進角一般為1.8°。電機驅動電路選用高壓、大電流雙全橋式驅動器L298,它是專為接受標準TTL邏輯電平和驅動電感負載而設計的,電路所需的相序信號由主控單片機提供,兩者相互配合能實現對發電機油門快速穩定的調節。

  逆變電源的人機接口電路主要包括系統的工作及故障顯示、油箱的低限報警、滿載和節油、工作方式的切換以及系統的啟停控制等,它們大多是通過主控單片機的實現。另外,汽油發電機屬于獨立電源,控制系統的供電需利用發電機模塊繞組發出的交流電變換而成。由于逆變電路需要幾路相互獨立的驅動電源,為了使電路簡潔,設計了有多路副輸出的反激式開關電源給控制系統供電,較好地滿足了整個電路的供電要求。

3　控制系統的軟件設計

  控制系統的軟件設計主要包括SPWM控制器的程序設計和主控單片機的算法設計

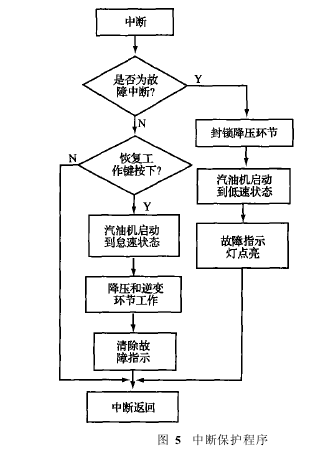

。SPWM控制器的程序設計功能較為單一,可以先根據逆變電路的調制比計算一個周期內所有脈沖的占空比,然后將這些數據制成SPWM控制查詢表存入系統的程序存儲器中,單片機在執行任務時只需按順序調用查詢表就能實現對逆變橋的控制功能。根據SPWM調制方式的特點,只需計算1/4周期的數據,然后根據對稱功能編寫程序?qū)?shù)據進行循環調用,既減少了計算量,又節省了單片機的程序存儲空間。同時,控制器還能根據輸出電壓平均值的大小對輸出電路進行電壓保護
