如何正確使用自備發電機組

。



　4

、三次諧波勵磁的改造



　對于單機功率小于55kW的老式小型發電機

，極大部分采用的是三次諧波勵磁，原發電機自帶的三次諧波繞組勵磁系統，根本無法滿足發電機并網的要求。我采用圖3的方法對機組進行改造，并網運行非常成功。

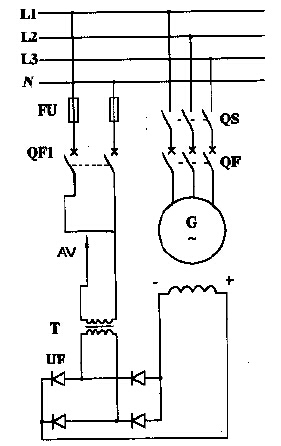

圖1 單相調壓器配變壓器勵磁方式接線圖



　從圖1可以看出

，發電機的勵磁系統是取網電220V電壓作為勵磁電源的，通過一個膠木閘刀(或空氣開關)控制，后接一個單相調壓器AV和一個小變壓器T，再接入單相整流橋UF，到發電機的勵磁繞組。圖中的小變壓器T是自制的，一般小型發電機的勵磁電壓只有25V左右，在設計小變壓器的變比時，在二次側留有3個抽頭，可以將變壓器設計為220/50、220/35、220/25等三個變比，以方便在調試時選擇合適的變比(變壓器的具體設計可以參考有關的業務書)。有了小變壓器T，再經過調壓器AV的調節，完全能夠滿足發電機并網的要求。



　需要特別指出的是

，在選擇調壓器時，調壓器的容量寧可選擇比實際負荷大一點，注意要留有一定的余量
